MTX-250A
型号：MTX-250A标称电流：250A平均电流：400A耐压范围：>1400V
触发电流：<50mA尺寸mm： 114*53*61孔距：Φ6mm 80*38mm
基本参数
| 型号： | MTX-250A |
| 标称电流： | 250A |
| 平均电流： | 200A |
| 耐压范围： | >1400V |
| 触发电流： | <50mA |
| 尺寸mm： | 114*53*61 |
| 孔距： | Φ6mm 80*38mm |
MTX系列全控型模块原理图：

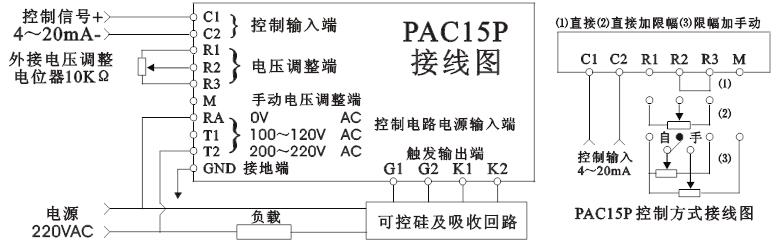

单相加热220V或380V可采用PAC15P触发板。
驱动三路单相或三相大功率反并联晶闸管或双向晶闸管，输入电平和日本岛电占空比（P 型，SSR）调节输出类型仪表兼容，三相调功可配合ZAC10控制器与SW03A功率扩展模块一起使用。
直接连接 SSR 输出类型仪表（略）：
带周波功率扩展应用例：
